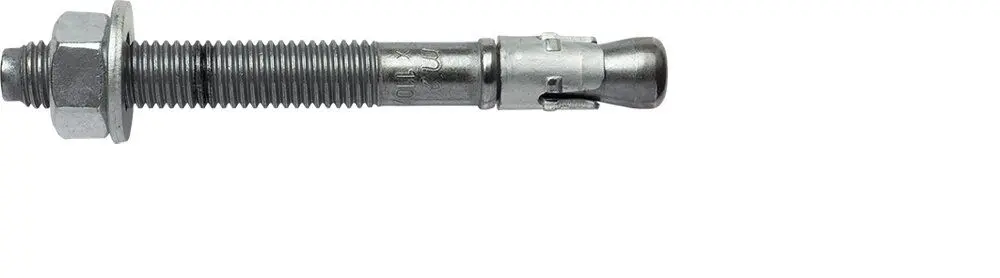

MUNGO m2 M10 x 110 / 30 50 piezas

Evaluación técnica europea opción 7 para hormigón no fisurado

• Recubrimiento anticorrosión GreenTec® - vida útil prolongada
• Alta resistencia a la corrosión en niebla salina ≥ 750 horas
• Más agarre, más seguridad
• Diseño especial de la nueva abrazadera; para cargas elevadas y expansión optimizada
• Recubrimiento anticorrosión con acabado brillante como acero inoxidable
• Fijación con distancias mínimas al borde y entre ejes
• Cargas de rendimiento muy altas para cargas a corte y momento flector
• Línea para inserción controlada para un montaje correcto
• Inserción facilitada y notable reducción de golpes de martillo
• Agarre rápido del par de apriete
• Recubrimiento GreenTec®
• Fijación tradicional o pasante
• Aplicaciones internas y externas inalteradas

Aplicaciones

Construcciones de acero

• Estructuras de carpintería

Maquinaria

Soportes

Pasarelas para bandejas portacables

Datos de venta

• Ø Taco y agujero mm dnom = d010

Longitud taco mm L110

Profundidad agujero mm h080

• Longitud total del taco en el material base mm hnom 68,8
• Espesor útil mm tfix 30
• Profundidad mínima de inserción mm hef 58
• Diámetro del agujero en la pieza a fijar mm df 12
• Código para espesor útil H
• Arandela Ø du 20

Datos técnicos

• Hormigón C20/25, carga a tracción (kN) 7,6
• Hormigón C20/25, corte (kN) 10,1
• Momento flector (Nm) 31,9
• Combinación mínima entre intereje y distancia al borde mm smin/c 50/50
• Combinación mínima entre distancia al borde e intereje mm cmin/s 50/50
• Espesor mínimo del soporte mm hmin 120
• Par de apriete (Nm) Tinst 30
• Llave hexagonal SW 17
